气动刀闸阀说明书

作者:管阀内参  来源:www.cnzxd.com  更新时间:2023-09-25 15:56:01  点击次数:

  一、概述

  气动刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-1.6MPa,使用温度-29-538℃情况下正常工作。

  刀闸阀适用于矿山电厂的选煤、排灰、排渣、城市的污水处理、食品、卫生、医药等专业管道系统。

  二、特点

  1、可提升的闸板密封面,可刮除密封面的的粘着物,自动清除杂物。

  2、不锈钢闸板可防止腐蚀引起的密封泄漏。

  3、整体的不锈钢材质,可防止腐蚀破坏。

  4、短结构长度,可节省原料、安装空间,也有效支持管道强度。

  5、科学的上密封填料函设计,使上密封安全有效,经久耐用。

  6、三角形的支架节省原材料,保证需要的力学性能。

  7  阀体上的导向块使闸板正确运动;挤压块保证闸板有效密封。

  8、阀体加强筋设计提高阀体强度。

  9、不锈钢阀杆经久耐用,双头螺使用启闭更为迅速。

  10、可任意选用驱动机构。

  11、V型闸板可作为调节阀使用。

  三、主要技术数据

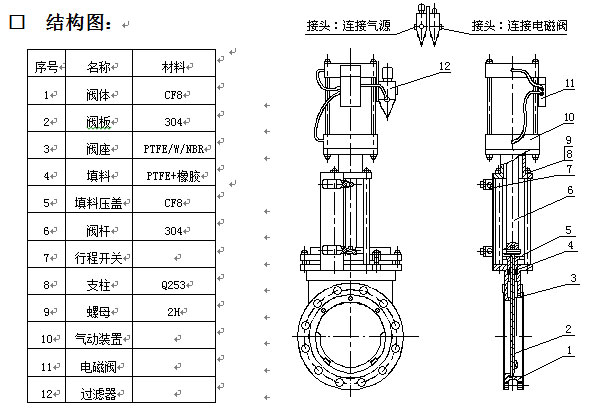

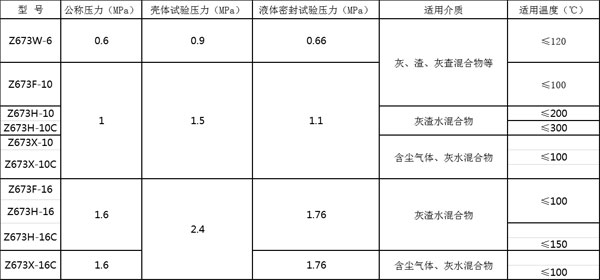

  2、主要性能规范

  设计制造采用标准:

  阀门设计制造标准:JB/T8691

  结构长度标准:GB/T12221.1989

  法兰标准:GB/ 9113-2000

  验试验标准:JB/T13927

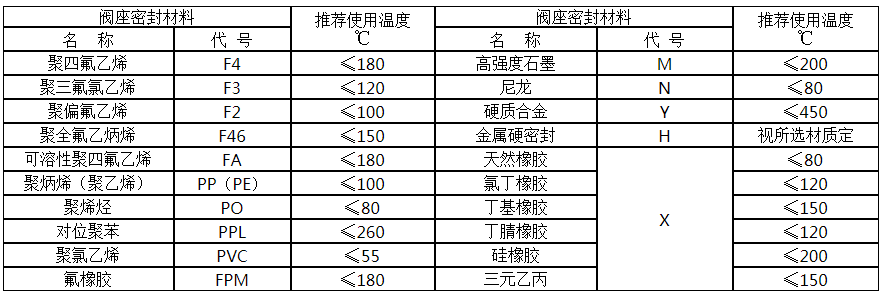

  可以根据用户的需要选择适应不同温度的密封材料。详见下表

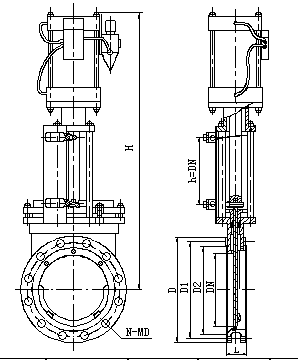

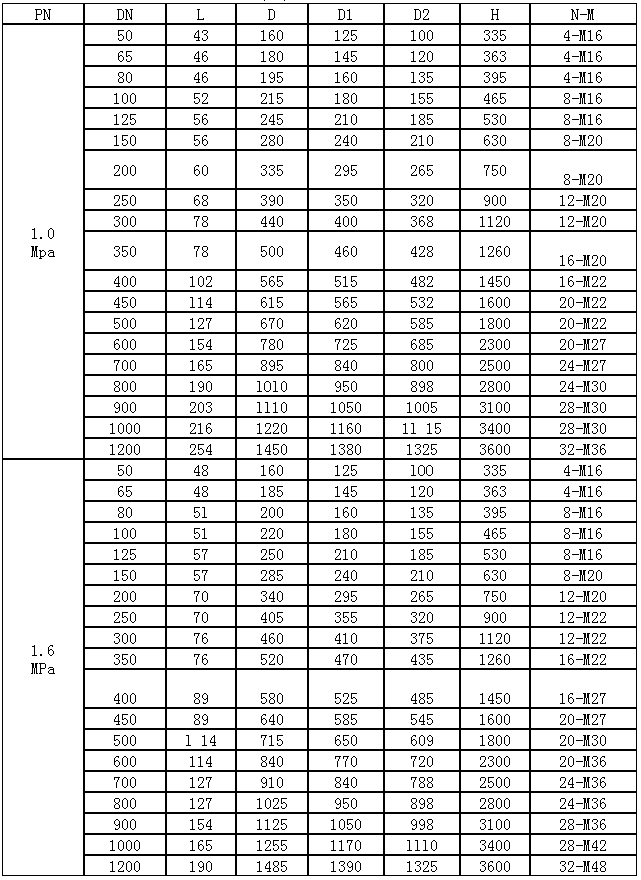

  四、主要外形及连接尺寸



  五、使用和维护及故障排除方法

  1、气动刀型闸阀的安装使用

  (1)安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;本类阀门在管道中一般应当水平安装。

  (2)各连接部位螺栓,要求均匀拧紧;

  (3)检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

  (4)用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

  (5)用户在安装阀门时,必须预留阀门驱动的必要空间;

  (6)驱动装置的接线须按线路图进行;

  (7)气动刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

  2、保养与维修

  (1)要经常检查管道有没有铁锈、焊渣、脏物、尘士。

  (2)电源绝对不能有故障。

  (3)定期检修。

  (4)长期停放时,接口都要用塑料塞堵上。

  (5)当调节阀在使用中不能满足操作要求,或者经过一段长时期的运行为了预防事故发生而作定期检查时,先将阀从管线卸下,清洗、拆卸、更换元件,重新组装测试后重新安装。

  六、运输与贮存

  1、储运前检查各种标志是否完整、齐全、清晰、包装箱是否整齐牢固,无破损伤裂,最后检查钉箱包扎的可靠性和安全性。

  2、运输时应轻装轻卸,严禁抛滑和撞击。

  七、装箱与检查

  1、产品运输到达用户后打开包装箱,小心搬运,打开即可安装使用。

  2、包装箱内应有产品使用说明书、产品合格证。

  八、阀门订货需知

  1.产品型号与名称;

  2.公称通径DN(mm);

  3.公称压力;

  4.连接方式及标准;

  5.阀体材质;

  6.密封材质;

  7.介质种类和温度范围;

  8.使用压力;

  9.气源压力及控制方式;

  10.其它特殊要求;

  11.建议用户安装空气过滤器和减压阀
