气动放料阀构造图解

作者:卡卡  来源:http://www.cnzxd.com/  更新时间:2023-09-12 9:57:17  点击次数:

  气动放料阀构造图解

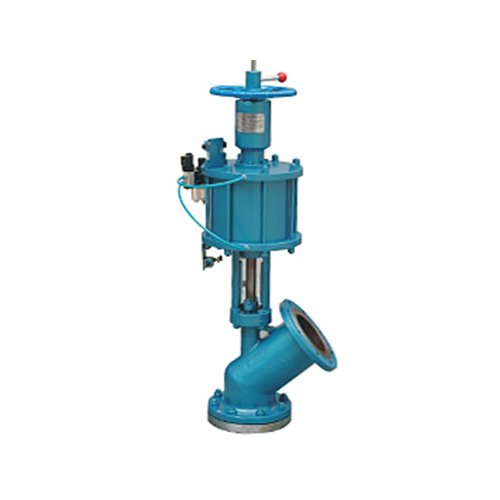

  气动放料阀由气动执行器与放料阀组成,是利用气源压力来控制阀门操作的气动阀门,主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。

  气动放料阀可应用于所有粉状及颗粒物料的处理,阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方,以及连接气动输送管道。由于气动放料阀的特殊结构以及工程材料的运用,所以是一种非常经济且极高效的阀门。



  气动放料阀工作原理:

  1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。

  2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

  3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。

  4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。

  5、连续作业时,按上述作往返动力。

  手动放料阀工作原理:

  1、关闭气源,在无气源压力下,轻松转动手轮,逐渐使切换手柄推移至(合)指示牌,即可进行手动操作。

  2、转动手轮,逆时针阀门开,顺时针阀门关。
