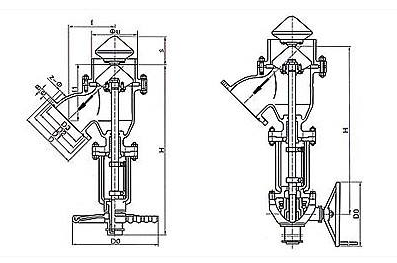

气动放料阀结构图

　　气动放料阀结构图

　　气动放料阀是用执行器控制阀门，从而实现阀门开和关的一种阀门。适用于强氧化性介质及硝酸，醋酸，尿素等腐蚀性介质。

气动放料阀结构图

气动放料阀结构图展示

气动放料阀结构示意图

　　气动放料阀是一种管道多向选择性阀门，常用于不同原料的转换，罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特殊处理，具有高耐磨、耐腐蚀的功能。

　　气动不锈钢放料阀产品概述

　　一、气动放料阀工作原理：

　　1、轻松转动手轮，将切换手柄推移到（分）指示牌，即可进行气动操作。

　　2、当气源进入电磁阀后，电磁阀自动开戾上（或下）输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

　　3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。

　　4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。

　　5、连续作业时，按上述作往返动力。

　　二、手动放料阀工作原理：

　　1、关闭气源，在无气源压力下，轻松转动手轮，逐渐使切换手柄推移至（合）指示牌，即可进行手动操作。

　　2、转动手轮，逆时针阀门开，顺时针阀门关。

　　气动不锈钢放料阀产品用途及相关性能参数

　　主要参数：

　　连接方式：法兰式

　　结构形式：Y型

　　适用介质：水，油品，蒸汽，弱酸碱介质、

　　传动方式:气动

　　一、产品用途及相关性能参数

　　广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

　　二、适用介质温度：

　　（1）使用介质如水、、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

　　（2）使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

　　（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。

　　三、耐腐蚀性：

　　（1）聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。

　　（2）使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

　　（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度＞30%)。（4）不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。

　　四、安装注意事项：

　　（1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

　　（2）、安装在保温管道上的各类手动阀门，手柄均不得向下。

　　（3）、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
